分析帶鋸床的潤滑系統和液壓系統
鋸床、

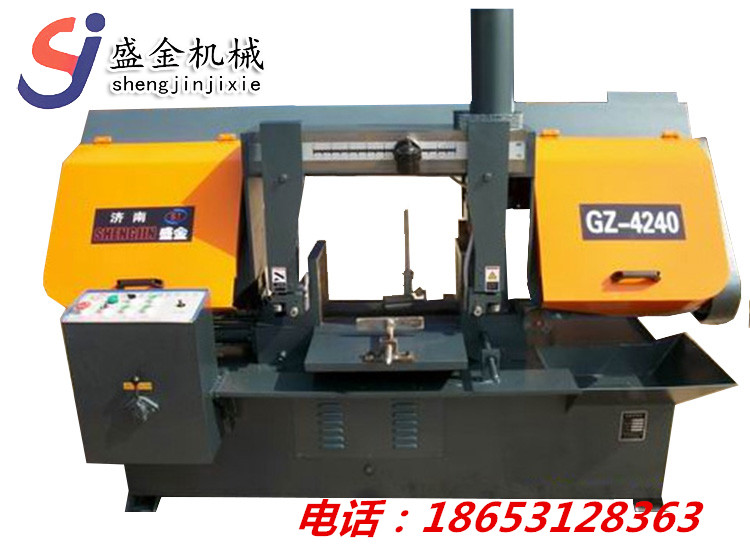

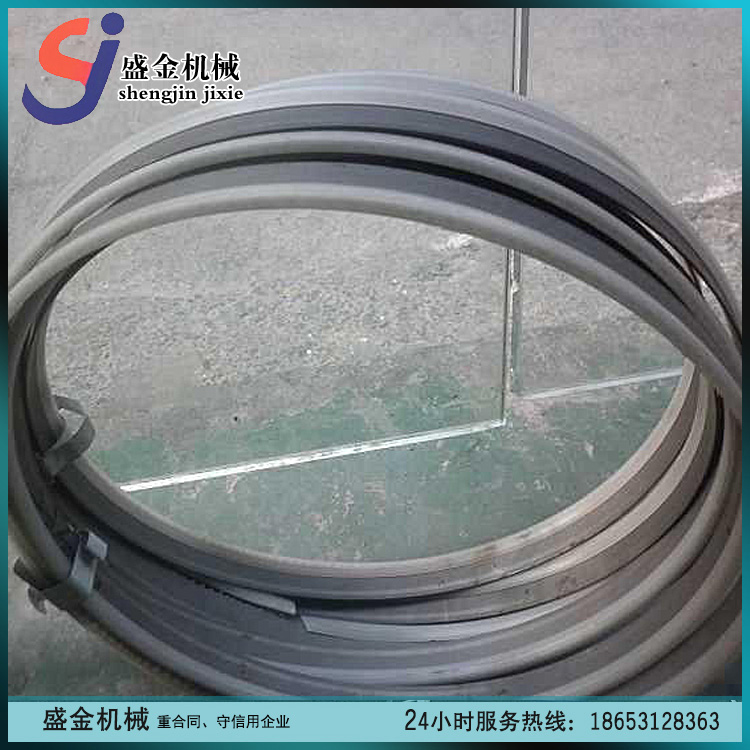

帶鋸床主要分為潤滑系統、液壓系統、電氣系統、機械系統四部分組成。鋸床的潤滑系統開車前必須按機床潤滑部位要求加油。蝸輪箱內的蝸輪、蝸桿采用30號機油潤滑,由蝸輪箱上部的油塞孔注入,箱仙面?zhèn)溆杏蜆?biāo),當鋸梁位于最低位置時,油面應位于油標的上下限之間。試用一個月后應換油,以后每隔3-6個月?lián)Q油1次,蝸輪箱下部設有放油塞。鋸條傳動安裝在蝸輪箱上的電動機通過皮帶輪,三角膠帶驅動蝸輪箱內的蝸桿和蝸輪,帶動主動輪旋轉,再驅動繞在主動/被動輪緣上的鋸條進行切削回轉運動。
鋸條進給運動。
鋸床的液壓傳動系統由泵、閥、油缸、油箱、管路等元輔件組成的液壓回路,在電氣控制下完成鋸梁的升降,工件的夾緊。通過調速閥可實行進給速度的無級調速,達到對不同材質工件的鋸切需要。電氣控制系統由電氣箱、控制箱、接線盒、行程開關、電磁鐵等組成的控制回路,用來控制鋸條的回轉、鋸梁的升降、工件的夾緊等,使之按一定的工作程序來實現正常切削循環。
鋸床四大系統的任何一個組成部分如果流轉不順暢,就會給我們的鋸切帶來很大的麻煩,影響生產順利的進行!
